商品型号：2000/5A-0.5级

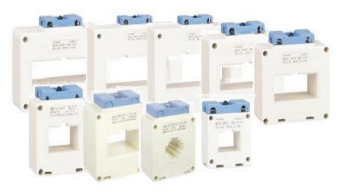

HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2000/5A-0.2级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2000/5A-0.2S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2000/5A-0.5S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2000/5A-1级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2500/5A-0.5级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2500/5A-0.2级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2500/5A-0.2S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2500/5A-0.5S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：2500/5A-1级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3000/5A-0.5级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3000/5A-0.2级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3000/5A-0.2S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3000/5A-0.5S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3000/5A-1级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3200/5A-0.5级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3200/5A-0.2级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3200/5A-0.2S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3200/5A-0.5S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3200/5A-1级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3500/5A-0.5级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3500/5A-0.2级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3500/5A-0.2S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3500/5A-0.5S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：3500/5A-1级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：4000/5A-0.5级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：4000/5A-0.2级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：4000/5A-0.2S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：4000/5A-0.5S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：4000/5A-1级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：5000/5A-0.5级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：5000/5A-0.2级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：5000/5A-0.2S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：5000/5A-0.5S级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
商品型号：5000/5A-1级
HC(LMK、SDH)-0.66Ⅱ型电流互感器
概述
BH(LMK)-0.66Ⅱ系列电流万感器适用于额定频率50Hz,额定电压0.66KV及以下的交流线路中作电流、电能测量或继电保护用。产品外塑壳式电流互感器,广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。符合标准:GB20840.1GB20840.2.
技术参数见下表:
型号 | 电流比(A) | 额定二次负荷(VA) | 穿心匝数
| 外观尺寸(mm) | 穿孔尺寸 (mm) | |||||||
1.0级 | 0.5级 | 0. 5S 级 | 0.2级 | 0.2S 级 | A | H | D | a | e | |||
HC (LMK、 SDH) -0. 66-30 | 50/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | |||||
75-150/5 | 2.5 | 2. 5 | 2.5 | 2.5 | 2.5 | 穿心多匝 | 75 | 98 | 44 | 32 | 11 | |
200-400/5 | 5 | 5 | 5 | 5 | 5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-30 方孔定制 | 100/5 | 2.5 | 2.5 | - | - | - | 1 | 60 (60) | 80 (98) | 43 (45) | 32 (32) | 25 (32) |
150/5 | 2.5 | 2.5 | - | - | - | 1 | ||||||
200-500/5 | 5 | 5 | 5 | 5 | 2.5 | 1 | ||||||
HC (LMK、 SDH) -0. 66-40 | 150/5 | 5 | 2.5 | - | - | - | 1 | |||||
300-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 76. 5 | 104 | 45 | 42 | 31 | |
700-1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0.66-50 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 87 | 106 | 45 | 52 | 32 |
750-1200/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-60 | 400-600/5 | 5 | 5 | 5 | 5 | 5 | 1 | 98 | 110 | 49 | 62 | 32 |
750-2500/5 | 10 | 10 | 10 | 10 | 10 | 1 | ||||||
HC (LMK、 SDH) -0. 66-80 | 600/5 | 5 | 5 | 5 | 5 | 5 | 1 | |||||
750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 122 | 118 | 45 | 82 | 32.5 | |
2000-2500/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-100 | 750-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | 152 | 122 | 50 | 102 | 32.5 |
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | ||||||
HC (LMK、 SDH) -0. 66-120 | 1000/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
1200-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 167 | 154 | 50 | 122 | 52 | |
4000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH)-0. 66-125 | 800-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 178 | 175 | 60 | 127 | 61 | |
4000-5000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-150 | 1000-1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2500-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 200 | 165 | 48 | 152 | 52 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC(LMK、SDH)-0. 66-180 | 1500/5 | 10 | 10 | 10 | 10 | 10 | 1 | |||||
2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 228 | 115 | 48 | 182 | 32 | |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-200 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 247 | 174 | 54 | 202 | 64 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-220 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 276 | 164 | 55 | 227 | 52 |
4000-6000/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
HC (LMK、 SDH) -0. 66-260 | 2000-3000/5 | 20 | 20 | 20 | 20 | 20 | 1 | 304 | 205 | 63 | 262 | 85 |
4000-7500/5 | 30 | 30 | 30 | 30 | 30 | 1 | ||||||
注:如果用户要求的参数超过上表范围，可与我公司协商后确定
注:“_”为该型号无符合技术参数的产品
全国联保一年
商城平台卖家销售并发货的商品，由平台卖家提供发票和相应的售后服务。请您放心购买！ 注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与商城图片、产地、附件说明完全一致。 只能确保为原厂正货！并且保证与当时市场上同样主流新品一致。若本商城没有及时更新，请大家谅解！
商城向您保证所售商品均为正品行货，商城自营商品开具机打发票或电子发票。
凭质保证书及商城发票，可享受全国联保服务（奢侈品、钟表除外；奢侈品、钟表由联系保修，享受法定三包售后服务），与您亲临商场选购的商品享 受相同的质量保证。商城还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
客户购买商城自营商品7日内（含7日，自客户收到商品之日起计算），在保证商品完好的前提下，可无理由退货。（部分商品除外，详情请见各商品细则）
1.若您购买的家电商品已经拆封过，需要退换货，需请联系原厂开具鉴定检测单
2.签收商品隔日起七日内提交退货申请，2-3天快递员与您联系安排取回商品
3.商品退回检验，且必须附上检测单
5.若退回商品有缺件、影响二次销售状况时，退款作业将暂时停止，飞牛网会依商品状况报价，后由客服人员与您联系说明并于订单内扣除费用后退回剩余款项， 或您可以取消退货申请；若符合退货条件者将于商品取回后约1-2个工作日内完成退款
4.通过线上支付的订单办理退货，商品退回检验无误后，商城将提交退款申请, 实际款项会依照各银行作业时间返还至您原支付方式 若您采用货到付款，请于 办理退货时提供退款账户，亦于商品退回检验无误后，将退款汇至您的银行账户中
