动态图像粒度粒形分析系统　BT2900

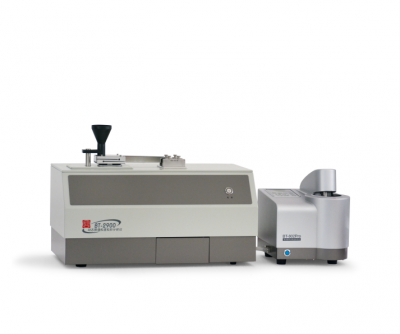

BT-2900动态图像粒度粒形分析系统

百特BT-2900动态图像粒度粒形分析系统结合了显微摄影与图形分析技术，实现了对30-10000um之间颗粒粒度、粒形的“一站式”分析。待测颗粒经电磁振动槽分散，自由下落通过测试区域，被仪器内置的高速相机拍摄记录下来。记录的图像将用于进行粒度粒形分析。BT-2900既可以对干燥，流动性较好的颗粒进行粒度粒形分析，又可以分析悬浮在液体中的颗粒。

典型应用行业

●  磨料检测                                                               ● 粒状肥料

● 增材制造                                                                ● 陶瓷/玻璃颗粒

● 土壤泥沙                                                                ● 塑料/树脂颗粒(吸水材料)

● 矿冶行业(矿石、煤炭、其他矿冶产品)         ● 化学品与催化剂
● 食品行业(谷物、盐、糖等)

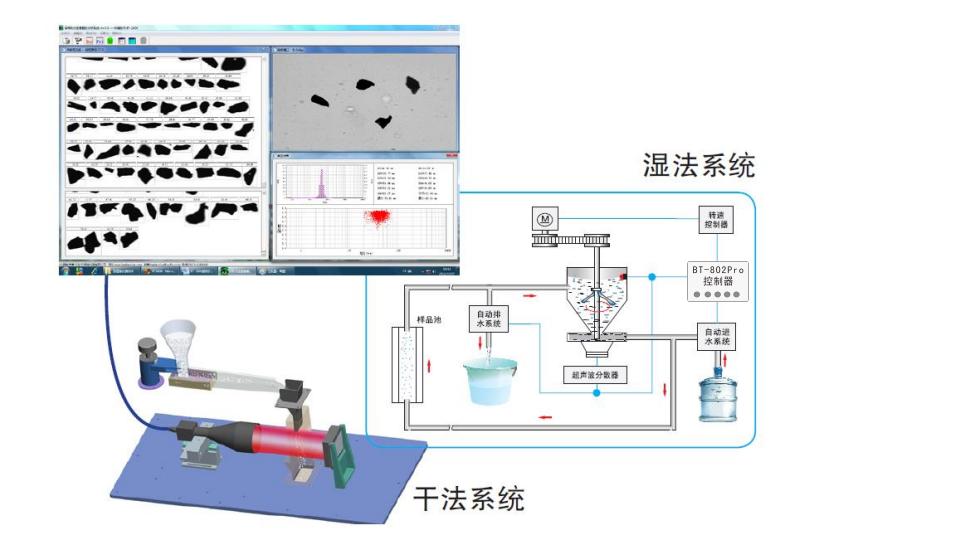

结构和原理

BT-2900可采用干法或湿法系统分散不同状态的样品。样品经分散后流经检测区，通过高亮度LED阵列光源照射样品颗粒，形成的投影将被BT-2900内置的进口高速CCD，小相差远心镜头等先进硬件采集捕捉。在拍摄图像的同时，电脑软件对颗粒进行快速识别和处理，并在屏幕上实时显示每个颗粒的图像和粒度粒形数据。

性能优异

BT-2900包含三大创新技术：
● 干湿法二合一图像粒度粒形分析系统，切换方便，适应不同样品的分析。
● 自动识别连接颗粒，粒形粒度测试结果更精确。
● 快速图像识别技术，每分钟能识别一万个颗粒，保证了结果的准确性和重复性

干湿两用

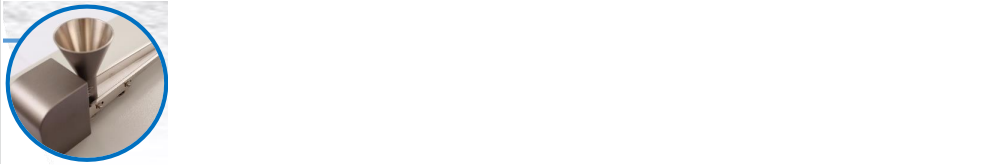

● 干法适用于流动性好、粒径较粗的样品，典型应用包括玻璃珠、种子、砂砾、研磨材料等
● 湿法适用于粒径较细或干法不易分散的样品可采用双镜头联合技术实现对宽分布样品的测量

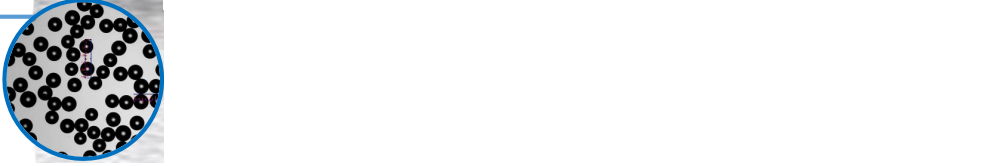

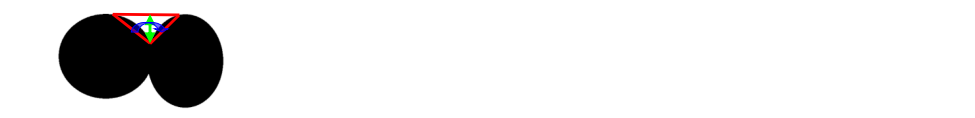

自动识别连接颗粒，测量准确可靠

识别连接颗粒技术:该项功能主要是为了将团聚的或是粘连的颗粒过滤出来，以免影响到测试结果。

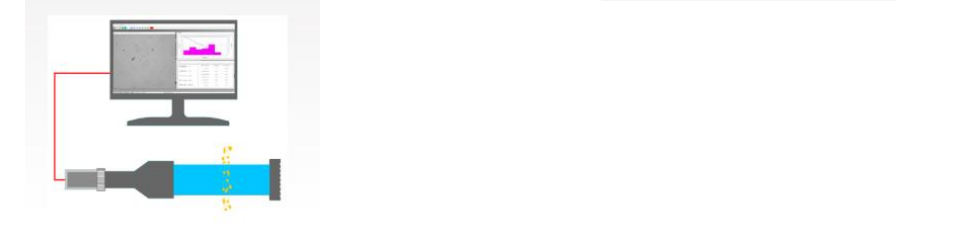

测试速度快、统计学效果好

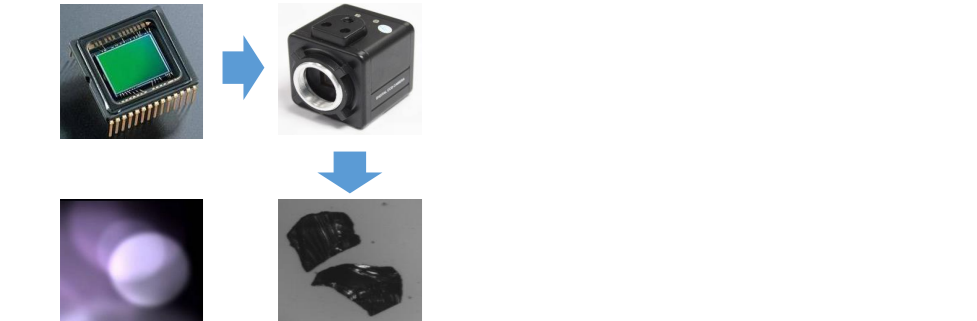

● 一般动态图像仪的CCD曝光时间都在几微秒到十几微秒之间
● 曝光期间颗粒运动会导致图像拖尾，这就是动态图像仪必须采用高速CCD的原因
● BT-2900采用高速CCD，曝光时间低至4us，有效消除颗粒的“拖影”现象

性能优异

1.粒度粒形一步到位

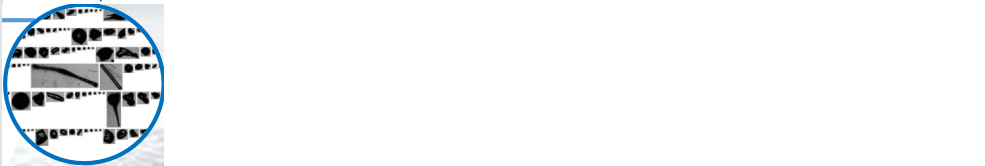

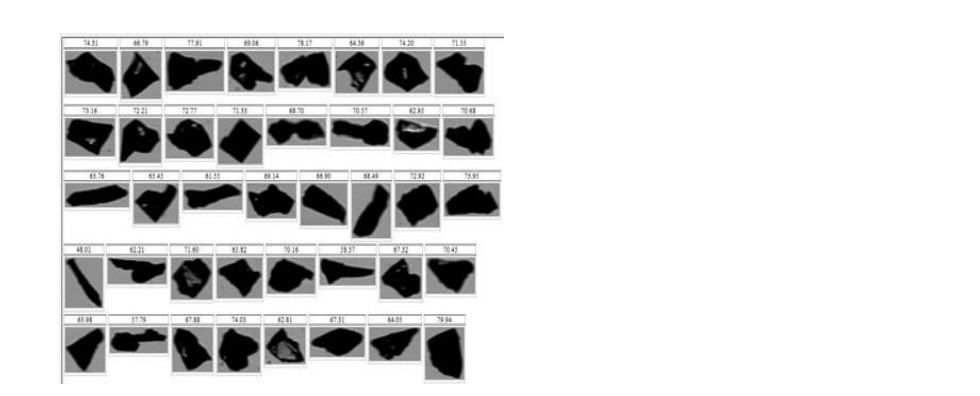

BT-2900仅需一次测试，就能提供等效面积径、长径比、圆形度等 参数结果。这些参数可用于展示各个颗粒的大小、外形特征。此外，用户也可以在单颗粒图库中查找并浏览各个颗粒的投影图像。

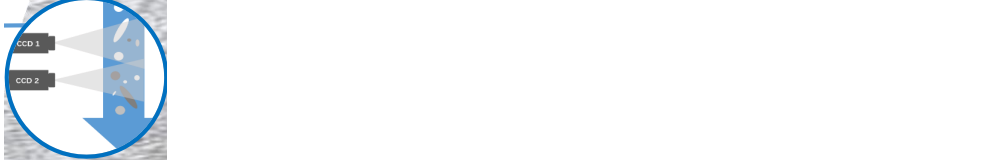

2.湿法双镜头技术

具有极宽的检测范围，确保在测试过程中不丢失颗粒

3.多样化的结果呈现

BT-2900能够以多种方式呈现粒度粒形统计结果:分布曲线图、累计曲线图、直方图、散点图、分布表格。用户可以对图表进行自定义编辑，且所有图表都能以报告的形式储存和输出。

4.筛分模拟

基于图像法的测试结果，BT-2900提供对筛分法结果的模拟。该模拟既能作为筛分效果的检验，又能助力您完成颗粒测试方法的过渡与转换。

5.准确的检测结果

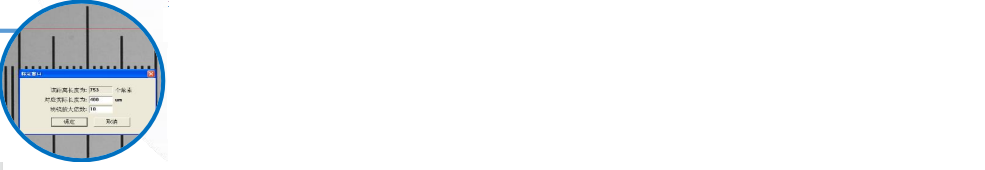

校准方法:根据IS013322-1标准，用标准测微尺校准静态图像颗粒分析系统每个像素的实际尺寸。

软件系统

●   操作简便

●   丰富的测量参数

●   粒度分析
●   粒径分布
●   典型值
●   最大粒径
●   特定区间含量
●   大于或小于某粒径的含量
●   粒形分析
●   长径比
●   圆形度的分布和典型值
●   最大、最小粒形参数
●   特定区间含量
●   粒形参数大于或小于某数值的含量

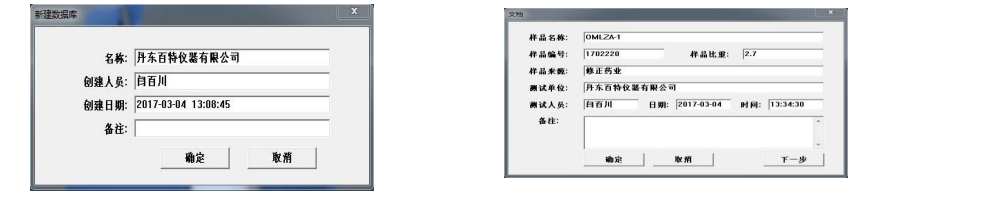

        建立测试工程                                                                                                 输入样品名称

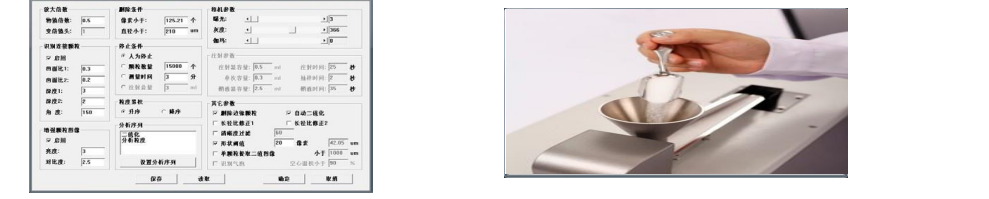

        设定参数                                                                                                         加样并开始测试

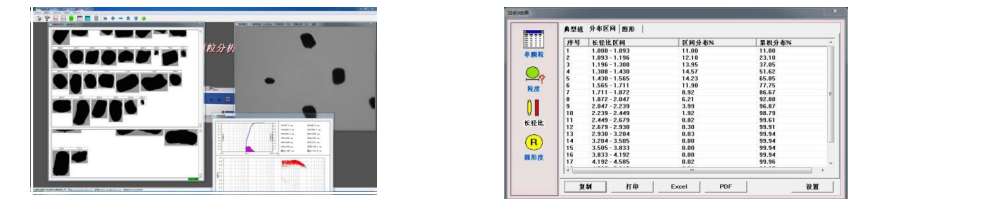

        测试过程                                                                                                         结果分析和查看

BT-2900 动态图像粒度粒形分析系统参数

————————————————————————————————————

参数规格

————————————————————————————————————

测试原理                 动态图像分析法(GB/T 21649.2-2017，IS0 13322-2:2021)

主机尺寸                 610x300x440mm(长x宽x高)

主机重量                 26 kg

重复性误差              ≤1%(国标样品D50)

准确性误差              ≤1% (国标样品D50)

重现性误差              ≤1%(国标样品D50)

可选镜头*               0.132x,0.3x,0.5x,1x,2x,3x,4x，10x

高速CCD相机         最高每秒120帧，最大120万像素，曝光时间最低4us

光源                       频闪白光LED+频闪蓝光LED

输出项目                统计信息:测试信息，粒度粒形典型值，粒度粒形分布直方图、

                             曲线图、散点图，粒度粒形分布表格单个颗粒信息:颗粒图像，

                             面积，直径，长径，短径，长径比，圆形度，周长，纵横比

报告输出格式         .pdf格式，.xls格式

粒度分析

测试范围               30-10000um(干法):2-3500um(湿法)

分析项目               粒径分布、典型值、最大粒径、特定区间含量，大于或小于某粒径的

                            含量
粒形分析
测试范围              1-200(长径比)，0.01-1(圆形度)

分析项目              长径比，圆形度的分布和典型值，最大、最小粒形参数，特定区间含量
*镜头按需选配
