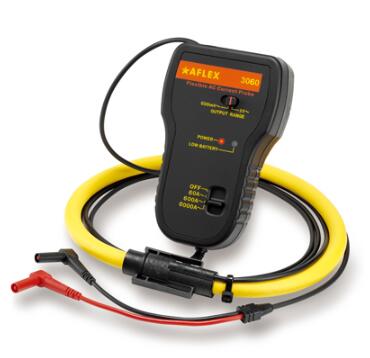

挠性交流电流转换器AFLEX-3060

           檔位

6   –   600A

60   –   6000A

           输出选择

600mV

1V

600mV

1V

输出讯号

1mV/A

1.66mV/A

0.1mV/A

0.166mV/A

误差

1%   of full scale

1%   of full scale

线性 (10 ~ 100%)

0.2%   of reading

0.2%   of reading

位置感度

2%   of full scale

2%   of full scale

外在误差

(从头量起200mm,

<   40A/m)

1%   of full scale

1%   of full scale

相位角误差

<   ±   130;

<   ±1˚

温度系数 (0 ~ 70˚C)

0.02%   of reading / ˚C

0.02%   of reading / ˚C

檔位

6   –   60A

输出选择

600mV

1V

输出讯号

10mV/A

16.6mV/A

误差

3%   of full scale

线性 (10 ~ 100%)

0.2%   of reading

位置感度

3%   of full scale

外在误差

(从头量起200mm,

<   40A/m)

1%   of full scale

相位角误差

<   ±   2°

温度系数 (0 ~ 70˚C)

0.02%   of reading / °C

最小弯曲直径:

35mm

探测环连接头直径:

23mm

连接头缆线直径:

14mm

挠性缆线线长:

1700mm

输出缆线线长:

1700mm

仪器尺寸:

130mm(长) x 80mm(宽)x 43mm(高)

5.1”(长) x 3.1”(宽) x 1.7”(高)

电池:

3号AA 1.5V x 2

(碱性, 2000mA小时)

电池寿命:

300小时

工作温度:

-10°C ~ 85°C

工作湿度:

15%   ~ 85%相对湿度

量测高度:

最高至2000M

储存温度:

-20°C ~ 85°C

储存湿度:

15%   ~ 85%相对湿度

重量:

430g   (含电池)

附件:

说明书 x 1

1.5V电池 x 2

携带箱 x 1
