商品型号：GFHB-5
- 品牌：
- 包装：简易
- 产地：中国
- 单位：台
- 尺寸：
- 重量：
- 管法兰焊接变位机400mm GFHB-5
技术协议
一.设备概述：
该设备作为管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接时的支撑调节平台。它能装夹管子或法兰，并可按需要使工件倾翻到合理位置后进行旋转，以便于焊接。回转采用变频无级调速，适用于各种焊接速度，大大提高焊缝质量，减轻焊工劳动强度，提高劳动生产率。
二.主要技术参数：
1、GFHB-10型管法兰焊接变位机
l 额定载重：1000kg
l 可加工管径范围：φ100～φ500mm
l 滚轮旋转线速度：120-1200mm/min
l 适用直管长度：400mm
l 翻转转速：0.35rpm
l 翻转角度：±45°
l 电动升降行程：700mm
l 升降速度：234mm/min
l 回转电机功率：0.4w
l 翻转电机功率：0.37kw
l 升降电机功率：0.55kw
l 电压：380V
三.设备技术特性：

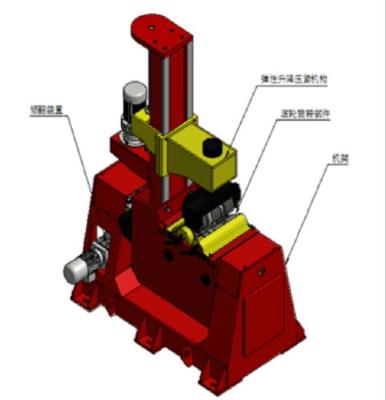

该设备主要有机架、滚轮旋转机构、夹紧臂升降机构、倾翻机构、电气控制等部分组成。
机架：采用钢件焊接结构，并经过退火处理。从而即保证了机架的强度又克服了长时间使用后的焊接应力所产生的变形，底部备有四只M20地脚螺钉固定整台设备。
滚轮旋转机构：由变频调速电机驱动、经专用减速箱变速带动两只主动滚轮旋转。滚轮支承轴承采用调心滚子轴承，具有承载能力强，耐冲击的特点。驱动电机加装防撞罩壳。滚轮侧面安装有导电装置，允许通过焊接电流600A。
夹紧臂升降机构：由电动机驱动，经减速箱减速使丝杆旋转，带动夹紧臂（及臂上的被动压紧轮）作上下移动，传动中装有过载保护装置，以防电机驱动过载。另外在上下两个极限位置设置有双安全行程开关及机械挡块。
倾翻机构：由带制动的电机驱动，经减速箱扇形齿等减速传动，使滚轮箱座以两端轴承座为中心作双向0－45º倾翻。
电器控制系统
各驱动电机的控制系统均安装在电控柜内，电控箱独立布置，并配有主电缆10米，便于操作人员就近操作，另外在手控盒上还有紧急停止按钮，手控盒还设有悬挂装置，不用时悬挂于变位机机架上。
电控系统低压电气原件选用正泰产品，控制电缆采用优质产品，所有电缆可靠绝缘并具有外力防护措施，与金属零部件摩擦的地方设置线缆保护套。
驱动电机采用交流变频调速方式，变频器选用台安公司产品，交流电动机采用国内知名品牌，调速范围5-50HZ,恒扭矩输出，调速稳定可靠。
控制系统具有可靠的防干扰措施，使设备在重型设备密集的厂房内能正常稳定的工作，系统具有过载保护、断电保护等功能。
四、供货范围
序号 | 设备型号及名称 | 单位 | 数量 | 备注 |
1 | 焊接变位机主机 | 套 | 1 |
|
2 | 电气控制系统 | 电控箱 | 套 | 1 |
|
遥控盒+脚踏开关 | 套 | 1 |
|
3 | 技术文件 | 产品使用说明书 | 份 | 1 |
|
变频器说明书 | 份 | 1 |
|
电气原理图 | 份 | 1 |
|
五、产品售后服务
1）质量保证期为最终验收合格后1年，属制造质量，保修一年，易损件除外。
2）无论质保期内外，一旦接到买方的故障信息，卖方将在24小时内予以答复，电话里不能解决的即安排人员现场处理，将在24小内+路程时间赶赴现场，直到故障排除为止，所需的费用由卖方承担。
3）在质保期内因设备质量问题造成的零件损坏，卖方无条件免费维修和更换。
4）卖方负责设备的终身维修，质保期满后，若设备了生故障，卖方在收到买方通知后24小时内派员到用户所在地进行维修，设备的维修由卖方提供，卖方只收取更换零部件的成本费，不再收取其他费用。
5）质保期满后，供方为设备提供终身服务，除收取必要的材料费用外，不再收取其他费用.
商品型号：GFHB-10
- 品牌：
- 包装：简易
- 产地：中国
- 单位：台
- 尺寸：
- 重量：
- 管法兰焊接变位机400mm GFHB-10
技术协议
一.设备概述：
该设备作为管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接时的支撑调节平台。它能装夹管子或法兰，并可按需要使工件倾翻到合理位置后进行旋转，以便于焊接。回转采用变频无级调速，适用于各种焊接速度，大大提高焊缝质量，减轻焊工劳动强度，提高劳动生产率。
二.主要技术参数：
1、GFHB-10型管法兰焊接变位机
l 额定载重：1000kg
l 可加工管径范围：φ100～φ500mm
l 滚轮旋转线速度：120-1200mm/min
l 适用直管长度：400mm
l 翻转转速：0.35rpm
l 翻转角度：±45°
l 电动升降行程：700mm
l 升降速度：234mm/min
l 回转电机功率：0.4w
l 翻转电机功率：0.37kw
l 升降电机功率：0.55kw
l 电压：380V
三.设备技术特性：
该设备主要有机架、滚轮旋转机构、夹紧臂升降机构、倾翻机构、电气控制等部分组成。
机架：采用钢件焊接结构，并经过退火处理。从而即保证了机架的强度又克服了长时间使用后的焊接应力所产生的变形，底部备有四只M20地脚螺钉固定整台设备。
滚轮旋转机构：由变频调速电机驱动、经专用减速箱变速带动两只主动滚轮旋转。滚轮支承轴承采用调心滚子轴承，具有承载能力强，耐冲击的特点。驱动电机加装防撞罩壳。滚轮侧面安装有导电装置，允许通过焊接电流600A。
夹紧臂升降机构：由电动机驱动，经减速箱减速使丝杆旋转，带动夹紧臂（及臂上的被动压紧轮）作上下移动，传动中装有过载保护装置，以防电机驱动过载。另外在上下两个极限位置设置有双安全行程开关及机械挡块。
倾翻机构：由带制动的电机驱动，经减速箱扇形齿等减速传动，使滚轮箱座以两端轴承座为中心作双向0－45º倾翻。
电器控制系统
各驱动电机的控制系统均安装在电控柜内，电控箱独立布置，并配有主电缆10米，便于操作人员就近操作，另外在手控盒上还有紧急停止按钮，手控盒还设有悬挂装置，不用时悬挂于变位机机架上。
电控系统低压电气原件选用正泰产品，控制电缆采用优质产品，所有电缆可靠绝缘并具有外力防护措施，与金属零部件摩擦的地方设置线缆保护套。
驱动电机采用交流变频调速方式，变频器选用台安公司产品，交流电动机采用国内知名品牌，调速范围5-50HZ,恒扭矩输出，调速稳定可靠。
控制系统具有可靠的防干扰措施，使设备在重型设备密集的厂房内能正常稳定的工作，系统具有过载保护、断电保护等功能。
四、供货范围
序号 | 设备型号及名称 | 单位 | 数量 | 备注 |
1 | 焊接变位机主机 | 套 | 1 |
|
2 | 电气控制系统 | 电控箱 | 套 | 1 |
|
遥控盒+脚踏开关 | 套 | 1 |
|
3 | 技术文件 | 产品使用说明书 | 份 | 1 |
|
变频器说明书 | 份 | 1 |
|
电气原理图 | 份 | 1 |
|
五、产品售后服务
1）质量保证期为最终验收合格后1年，属制造质量，保修一年，易损件除外。
2）无论质保期内外，一旦接到买方的故障信息，卖方将在24小时内予以答复，电话里不能解决的即安排人员现场处理，将在24小内+路程时间赶赴现场，直到故障排除为止，所需的费用由卖方承担。
3）在质保期内因设备质量问题造成的零件损坏，卖方无条件免费维修和更换。
4）卖方负责设备的终身维修，质保期满后，若设备了生故障，卖方在收到买方通知后24小时内派员到用户所在地进行维修，设备的维修由卖方提供，卖方只收取更换零部件的成本费，不再收取其他费用。
5）质保期满后，供方为设备提供终身服务，除收取必要的材料费用外，不再收取其他费用.
商品型号：GFHB-15
- 品牌：
- 包装：简易
- 产地：中国
- 单位：台
- 尺寸：
- 重量：
- 管法兰焊接变位机400mm GFHB-15
技术协议
一.设备概述：
该设备作为管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接时的支撑调节平台。它能装夹管子或法兰，并可按需要使工件倾翻到合理位置后进行旋转，以便于焊接。回转采用变频无级调速，适用于各种焊接速度，大大提高焊缝质量，减轻焊工劳动强度，提高劳动生产率。
二.主要技术参数：
1、GFHB-10型管法兰焊接变位机
l 额定载重：1000kg
l 可加工管径范围：φ100～φ500mm
l 滚轮旋转线速度：120-1200mm/min
l 适用直管长度：400mm
l 翻转转速：0.35rpm
l 翻转角度：±45°
l 电动升降行程：700mm
l 升降速度：234mm/min
l 回转电机功率：0.4w
l 翻转电机功率：0.37kw
l 升降电机功率：0.55kw
l 电压：380V
三.设备技术特性：
该设备主要有机架、滚轮旋转机构、夹紧臂升降机构、倾翻机构、电气控制等部分组成。
机架：采用钢件焊接结构，并经过退火处理。从而即保证了机架的强度又克服了长时间使用后的焊接应力所产生的变形，底部备有四只M20地脚螺钉固定整台设备。
滚轮旋转机构：由变频调速电机驱动、经专用减速箱变速带动两只主动滚轮旋转。滚轮支承轴承采用调心滚子轴承，具有承载能力强，耐冲击的特点。驱动电机加装防撞罩壳。滚轮侧面安装有导电装置，允许通过焊接电流600A。
夹紧臂升降机构：由电动机驱动，经减速箱减速使丝杆旋转，带动夹紧臂（及臂上的被动压紧轮）作上下移动，传动中装有过载保护装置，以防电机驱动过载。另外在上下两个极限位置设置有双安全行程开关及机械挡块。
倾翻机构：由带制动的电机驱动，经减速箱扇形齿等减速传动，使滚轮箱座以两端轴承座为中心作双向0－45º倾翻。
电器控制系统
各驱动电机的控制系统均安装在电控柜内，电控箱独立布置，并配有主电缆10米，便于操作人员就近操作，另外在手控盒上还有紧急停止按钮，手控盒还设有悬挂装置，不用时悬挂于变位机机架上。
电控系统低压电气原件选用正泰产品，控制电缆采用优质产品，所有电缆可靠绝缘并具有外力防护措施，与金属零部件摩擦的地方设置线缆保护套。
驱动电机采用交流变频调速方式，变频器选用台安公司产品，交流电动机采用国内知名品牌，调速范围5-50HZ,恒扭矩输出，调速稳定可靠。
控制系统具有可靠的防干扰措施，使设备在重型设备密集的厂房内能正常稳定的工作，系统具有过载保护、断电保护等功能。
四、供货范围
序号 | 设备型号及名称 | 单位 | 数量 | 备注 |
1 | 焊接变位机主机 | 套 | 1 |
|
2 | 电气控制系统 | 电控箱 | 套 | 1 |
|
遥控盒+脚踏开关 | 套 | 1 |
|
3 | 技术文件 | 产品使用说明书 | 份 | 1 |
|
变频器说明书 | 份 | 1 |
|
电气原理图 | 份 | 1 |
|
五、产品售后服务
1）质量保证期为最终验收合格后1年，属制造质量，保修一年，易损件除外。
2）无论质保期内外，一旦接到买方的故障信息，卖方将在24小时内予以答复，电话里不能解决的即安排人员现场处理，将在24小内+路程时间赶赴现场，直到故障排除为止，所需的费用由卖方承担。
3）在质保期内因设备质量问题造成的零件损坏，卖方无条件免费维修和更换。
4）卖方负责设备的终身维修，质保期满后，若设备了生故障，卖方在收到买方通知后24小时内派员到用户所在地进行维修，设备的维修由卖方提供，卖方只收取更换零部件的成本费，不再收取其他费用。
5）质保期满后，供方为设备提供终身服务，除收取必要的材料费用外，不再收取其他费用.
商品型号：GFHB-20
- 品牌：
- 包装：简易
- 产地：中国
- 单位：台
- 尺寸：
- 重量：
- 管法兰焊接变位机400mm GFHB-20
技术协议
一.设备概述：
该设备作为管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接时的支撑调节平台。它能装夹管子或法兰，并可按需要使工件倾翻到合理位置后进行旋转，以便于焊接。回转采用变频无级调速，适用于各种焊接速度，大大提高焊缝质量，减轻焊工劳动强度，提高劳动生产率。
二.主要技术参数：
1、GFHB-10型管法兰焊接变位机
l 额定载重：1000kg
l 可加工管径范围：φ100～φ500mm
l 滚轮旋转线速度：120-1200mm/min
l 适用直管长度：400mm
l 翻转转速：0.35rpm
l 翻转角度：±45°
l 电动升降行程：700mm
l 升降速度：234mm/min
l 回转电机功率：0.4w
l 翻转电机功率：0.37kw
l 升降电机功率：0.55kw
l 电压：380V
三.设备技术特性：
该设备主要有机架、滚轮旋转机构、夹紧臂升降机构、倾翻机构、电气控制等部分组成。
机架：采用钢件焊接结构，并经过退火处理。从而即保证了机架的强度又克服了长时间使用后的焊接应力所产生的变形，底部备有四只M20地脚螺钉固定整台设备。
滚轮旋转机构：由变频调速电机驱动、经专用减速箱变速带动两只主动滚轮旋转。滚轮支承轴承采用调心滚子轴承，具有承载能力强，耐冲击的特点。驱动电机加装防撞罩壳。滚轮侧面安装有导电装置，允许通过焊接电流600A。
夹紧臂升降机构：由电动机驱动，经减速箱减速使丝杆旋转，带动夹紧臂（及臂上的被动压紧轮）作上下移动，传动中装有过载保护装置，以防电机驱动过载。另外在上下两个极限位置设置有双安全行程开关及机械挡块。
倾翻机构：由带制动的电机驱动，经减速箱扇形齿等减速传动，使滚轮箱座以两端轴承座为中心作双向0－45º倾翻。
电器控制系统
各驱动电机的控制系统均安装在电控柜内，电控箱独立布置，并配有主电缆10米，便于操作人员就近操作，另外在手控盒上还有紧急停止按钮，手控盒还设有悬挂装置，不用时悬挂于变位机机架上。
电控系统低压电气原件选用正泰产品，控制电缆采用优质产品，所有电缆可靠绝缘并具有外力防护措施，与金属零部件摩擦的地方设置线缆保护套。
驱动电机采用交流变频调速方式，变频器选用台安公司产品，交流电动机采用国内知名品牌，调速范围5-50HZ,恒扭矩输出，调速稳定可靠。
控制系统具有可靠的防干扰措施，使设备在重型设备密集的厂房内能正常稳定的工作，系统具有过载保护、断电保护等功能。
四、供货范围
序号 | 设备型号及名称 | 单位 | 数量 | 备注 |
1 | 焊接变位机主机 | 套 | 1 |
|
2 | 电气控制系统 | 电控箱 | 套 | 1 |
|
遥控盒+脚踏开关 | 套 | 1 |
|
3 | 技术文件 | 产品使用说明书 | 份 | 1 |
|
变频器说明书 | 份 | 1 |
|
电气原理图 | 份 | 1 |
|
五、产品售后服务
1）质量保证期为最终验收合格后1年，属制造质量，保修一年，易损件除外。
2）无论质保期内外，一旦接到买方的故障信息，卖方将在24小时内予以答复，电话里不能解决的即安排人员现场处理，将在24小内+路程时间赶赴现场，直到故障排除为止，所需的费用由卖方承担。
3）在质保期内因设备质量问题造成的零件损坏，卖方无条件免费维修和更换。
4）卖方负责设备的终身维修，质保期满后，若设备了生故障，卖方在收到买方通知后24小时内派员到用户所在地进行维修，设备的维修由卖方提供，卖方只收取更换零部件的成本费，不再收取其他费用。
5）质保期满后，供方为设备提供终身服务，除收取必要的材料费用外，不再收取其他费用.
