商品型号：Y40Z
Y系列
普通压力表
普通压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对铜合金不起腐蚀作用的工艺流程中测量各种无爆炸危险、不结晶、不凝固的各种气体、液体介质的压力。
本仪表的整体结构设计合理，工艺精致、具有较高的测量精确度和持久的稳定性。
主要技术参数
执行标准:GB/T1226-2010
精确度等级:40、50、60(mm)2.5级;
100、150、200、250(mm)1.6级
仪表公称直径:40、50、60、100、150、200、250(mm)
仪表公称直径 | 螺纹尺寸（公制） |
40(mm) | M10X1 |
50、60(mm) | M14X1.5 |
100 s 150(mm) | M20X1.5 |
200x250 (mm) | M20X1.5 |
注:其他标准英制(G、ZG)，
美制(NPT)可选
有特殊要求可订做
测量范围:-0.1Mpa~60Mpa
(详见测量范围和精确度等级对照表)使用环境温度(含介质温度):-40℃~+70℃，相对湿度不大于80%温度影响:<0.4%/10℃(使用温度偏离20℃+5℃)
仪表外壳:碳钢
测量元件:磷铜(QSn4-0.3)
过程连接螺纹:黄铜(Hpb59-1)
选型说明
螺纹尺寸
测量范围
仪表公称直径和安装方式:(40,;50;60;100;150;200;250)径向:不写;轴向:Z; 径向带边:T;轴向带边:ZT轴向带U型夹:ZU
压力表
测量范围、精确度等级
安装形式 | 型号及规格 | ||||||
径向 | Y40 | Y50 | Y60 | Y100 | Y150 | Y200 | Y250 |
轴向 | Y40Z | Y50Z | Y60Z | Y100Z | / | / | / |
径向带边 | / | / | / | Y100T | Y150T | / | / |
轴向带边 | / | Y50ZT | Y60ZT | Y100ZT | / | / | / |
轴向带U型夹 | Y40ZU | Y50ZU | Y60ZU | / | / | / | / |
精确度等级 | 2.5 | 1.6 | |||||
测量范围 (Mpa) | 0-0.1 ;0.16; 0.25; 0.4; 0.6; 1; 1.6; 2.5; 4; 6： 10; 16; 25; （40:表盘40除外） | 0-0.1; 0.16; 0.25; 0.4; 0.6; 1; 1.6; 2.5;4;6; 10; 16; 25; 40; 60 | 0〜0.6; 1; 1.6; 2.5; 4；6; | ||||
-0.1 〜0 | -0.1 〜0; 0.06: 0.15; 0.3; 0.5: 0.9; 1.5; 2.4 | ||||||
几何尺寸(mm) |

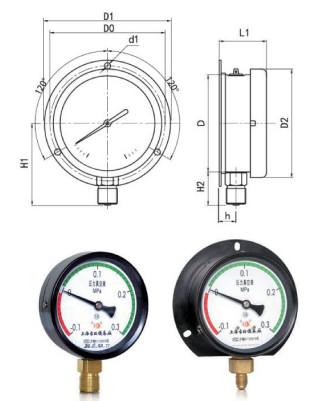

安装形式规格型号 | D | D0 | 01 | H1 | H2 | L1 | |||
径向 | Y40 | 40 | / | / | / | 38 | 18 | 9 | 23 |
Y50 | 51 | / | / | / | 45.5 | 20 | 10 | 27 | |
Y60 | 59 | / | / | / | 51.5 | 22 | 10 | 28 | |
Y100 | 100 | / | / | / | 82 | 32 | 12 | 36 | |
Y150 | 150 | / | / | / | 113 | 38 | 14 | 41 | |
Y200 | 200 | / | / | / | 138 | 38 | 17 | 49 | |
Y250 | 250 | / | / | / | 163 | 38 | 18 | 52 | |
径向帀边 | Y100T | 100 | 132 | 118 | 5.5 | 82 | 32 | 14 | 38 |
Y150T | 150 | 165 | 180 | 5.5 | 113 | 38 | 16 | 42 | |
径向 径向带边

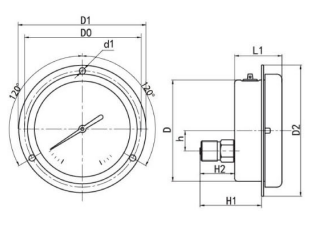

安装形式 | 规格型号 | D | D0 | 01 | d1 | h | 支架长度 | |||
轴向 | Y40Z | 41 | / | / | / | 40 | 16 | / | 25 | / |
Y50Z | 49 | / | / | / | 46 | 19 | / | 27 | / | |
Y60Z | 59 | / | / | / | 51 | 21 | / | 30 | / | |
Y100Z | 98 | / | / | / | 83 | 36 | 28 | 47 | / | |
轴向 带边 | Y50ZT | 50 | 60 | 66 | 2.5 | 33 | 19 | / | 29 | / |
Y60ZT | 59 | 72 | 84 | 5 | 47 | 21 | / | 31 | / | |
Y100ZT | 100 | 118 | 132 | 6 | 78 | 36 | 28 | 48 | / | |
轴向 带U型夹 | Y40ZU | 41 | / | 46 | / | 38 | 16 | / | 27 | 47 |
Y50ZU | 51 | / | 56 | / | 42 | 20 | / | 27 | 56 | |
Y60ZU | 60 | / | 73 | / | 54 | 21 | / | 33 | 74 |

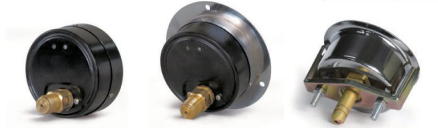

轴向 轴向带边 轴向带U型夹
