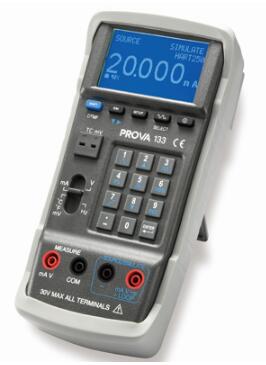

产品特点：
R26;模拟4~20mA电流传送器。
•输出及测量功能齐全。
•4~20mA (开路电压24V ) 直接输出模式。
•测量时同时输出回路电源24V (LOOP+)。
•可输出 0~70mV 和 0~15V。
•HARTTM模式于mA测量及输出时, 方便与HARTTM通讯装置配合使用。
•模拟电子负载 (最大30V，24mA)。
•锂电池充电功能，电池百分比电量显示。
•11种热电偶型式输出和测量 (K,J,E,T,R,S,N,L,U,B, C) 及mV输出及测量, 可测量
mA、mV、V和温度 (℃℉)。
• 温度0.1 ℃ 和 0.1 ℉ 分辨率。
•4~20mA电流输出时，可自订工程单位以方便操作。
•可单点或连续记录电流、电压，热电偶型式℃℉或mV输出及测量数据。
•具冷接点温度补偿功能 (Cold Junction Compensation) 使用者可自行微调冷接点温
度修正温度准确度。
•频率输出0.3~20000Hz，输出0.1V-20V偏移量-5V~5V占空比0~100%。
•频率输出波形除了正弦波.方波.三角波.锯齿波.截断的正弦波，还可自订波形。
•单步操作容易, 自动快速,慢速.阶梯 0-100% 输出及停止。
•0-100% 输出设定参数 (V, mA, ℃℉或mV) 。
•绘图式液晶显示器 (LCM)128*64，具背光功能。
•能以USB (USB to RS-232 bridge) 与计算机通讯连线，具有远端控制功能。
产品规格：
电气规格
( 23℃ ± 5℃ , 电源开启后 10 分钟 )
mA 输出（Vopen＞24V）
范围 | 分辨率 | 读值误差 |
0.005mA to 4mA | 1μA | +/-0.03% +/-5dgts |
4mA to 20mA | +/-0.03% +/-3dgts |
20mA to 24mA | +/-0.03% +/-5dgts |
V 输出（最大负载1mA，短路保护＜100mA）
范围 | 分辨率 | 读值误差 |
0.005V to 10V | 0.001V | +/-0.03% +/-5dgts |
10V to 15V |
mA量测
范围 | 分辨率 | 读值误差 |
-4mA to -0.005mA | 1µA | +/-0.03% +/-10dgts |
0.005mA to 4mA | +/-0.03% +/- 5dgts |
4mA to 20mA | +/-0.03% +/-3dgts |
20mA to 24mA | +/-0.03% +/-5dgts |
V 量测
范围 | 分辨率 | 读值误差 |
-3V to -0.005V | 0.001V | +/-0.03% +/-10dgts |
0.005V to 10V | +/-0.03% +/-5dgts |
10V to 24V | +/-0.03% +/-5dgts |
若mA（量测）、V（量测）的读值小于5位，显示值则为0。
频率输出（10Vpp，零位点0V，方波，占空比＝50%）
范围（Hz） | 输入分辨率 | 误差 |
0.3 to 99.999 | 0.1Hz | 0.002Hz |
10.00 to 999.99 | 0.1Hz | 0.02Hz |
1000.0 to 9999.9 | 0.1Hz | 0.2Hz |
10000 to 20000 | 1Hz | 2Hz |
峰对峰值电压（Vpp，0.3~20KHz，50%占空比，正弦波，零位点0V）
范围（V） | 分辨率 | 读值误差 |
0.1 to 20V | 0.001V | 5% +/- 0.3V |
非正弦波峰对峰值电压（Vpp，0.3~20KHz，零位点0V）
范围（V） | 分辨率 | 读值误差 |
0.1 to 20V | 0.001V | 6% +/- 0.4V |
峰对峰值电压（Vpp，0.3~20KHz，50%占空比，方波，零位点0V）
范围（V） | 分辨率 | 读值误差 |
1 to 20V | 0.001V | 6% +/- 0.4V |
零位点（Offset）偏移（最大Vpp＜20V）
范围 | 分辨率 | 读值误差 |
-5V to 5V | 0.001V | 5% +/-0.5V +/-5%xVpp |
占空比（Duty Cycle）（%，方波，10 Vpp，0.3~20KHz）
范围 | 分辨率 | Vpp的上升时间 | Vpp的下降时间 |
0 to 100% | 1% | 10μS max， 5μS typical | 15μS max， 7.5μS typical |
脉冲Pulse (方波, 10 Vpp, Offset -5V~+5V)
范围 | 分辨率 | Vpp的上升时间 | Vpp的下降时间 |
3.0μS to 9999.9μS | 0.1μS | 10μS max, 5μS typical | 15μS max, 7.5μS typical |
10.000mS to 99.999mS | 0.001mS |
100.00mS to 999.99mS | 0.01mS |
温度，热电偶线
（输出及量测，分辨率0.1C&0.1F，内部温度补偿，不含热电偶线的误差，
插入温度线后3分钟）
| °C | °F |
范围 | 误差 | 范围 | 误差 |
K | -200 to -150 | 2.0 | -382 to -238 | 3.6 |
-150 to 0 | 1.2 | -238 to 32 | 2.1 |
0 to 1000 | 0.8 | 32 to 1832 | 1.4 |
1000 to 1370 | 1.2 | 1832 to 2498 | 2.1 |
J | -200 to -150 | 2.0 | -382 to -238 | 3.6 |
-150 to 0 | 1.0 | -238 to 32 | 1.8 |
0 to 1050 | 0.7 | 32 to 1922 | 1.2 |
E | -200 to -150 | 1.5 | -382 to -238 | 2.7 |
-150 to 0 | 0.9 | -238 to 32 | 1.6 |
0 to 850 | 0.7 | 32 to 1562 | 1.2 |
T | -200 to -150 | 1.5 | -382 to -238 | 2.7 |
-150 to 0 | 1.2 | -238 to 32 | 2.1 |
0 to 400 | 0.8 | 32 to 752 | 1.4 |
R | 0 to 500 | 1.8 | 32 to 932 | 3.2 |
500 to 1760 | 1.5 | 932 to 3200 | 2.7 |
S | 0 to 500 | 1.8 | 32 to 932 | 3.2 |
500 to 1760 | 1.5 | 932 to 3200 | 2.7 |
N | -200 to 0 | 1.5 | -328 to 32 | 2.7 |
0 to 1300 | 0.9 | 32 to 2372 | 1.6 |
L | -200 to 0 | 0.9 | -328 to 32 | 1.6 |
0 to 900 | 0.7 | 32 to 1652 | 1.2 |
U | -200 to 0 | 1.1 | -328 to 32 | 1.9 |
0 to 600 | 0.7 | 32 to 1112 | 1.2 |
B | 600 to 800 | 2.2 | 1112 to 1472 | 3.9 |
800 to 1000 | 1.8 | 1472 to 1832 | 3.2 |
1000 to 1820 | 1.4 | 1832 to 3308 | 2.5 |
C | 0 to 1800 | 1.0 | 32 to 3272 | 1.8 |
1800 to 2310 | 1.5 | 3272 to 4190 | 2.7 |
mV | -10mV to 70mV | 0.05mV | -10mV to 70mV | 0.05mV |
DTMF (Hz)
范围(Hz) | 分辨率 | 读值误差 |
0.3 to 99.999 | 0.1Hz | 0.002Hz |
10.00 to 999.99 | 0.1Hz | 0.02Hz |
1000.0 to 9999.9 | 0.1Hz | 0.2Hz |
10000 to 20000 | 1Hz | 2Hz |
DTMF (%)
DTMF (Phase Angle)
范围(度) | 分辨率 | 读值误差 |
0~360 | 1度 | 100μS+1度 |
DTMF (Vpp，F1=F2，，%1=%2 ，Phase1=Phase2)
范围 | 分辨率 | 读值误差 |
5V~20V | 0.001V | 10% +/-0.6V |
DTMF (Offset，F1=F2，，%1=%2 ，Phase1=Phase2)
范围 | 分辨率 | 读值误差 |
-5V~5V | 0.001V | 10% +/-0.6V +/-5%xVpp |
一般规格︰
AC变压器 | AC 110V 或 220V，50/60Hz 输入; DC 15V / 0.5A 输出 |
尺寸 | 214.0 (L) x 98.7(W) x 56.0(H) mm, 8.4" (L) x 3.9" (W) x 2.2" (H) |
重量 | 650g / 22.9oz (含电池) |
操作环境 | 0℃ ~ 50℃, 85% RH |
储存环境 | -20℃ ~ 60℃, 75% RH |
配件 | 手提箱x 1, 使用者手册x 1, AC变压器x 1, 充电式锂电池 (11.1V / 1600mAh) x 1, USB通讯线x 1, 软件光盘x 1, 软件手册x 1, K-type热电偶线 (双插头) x 1, 鳄鱼夹x 2 (黑及红), 测试棒x 2 (黑及红) |
